Розетка РД-1М

Розетка РД-1М га 0.364.003 ТУ двухполюсная предназначена для применения на транспорте любого типа, включая наземный, водный и воздушный, с целью проверки напряжения, подключения нагрузки, выполнения коммутационных операций в цепях постоянного тока до 36 В.

Конструкция розетки

Корпус розетки изготовлен методом отлива. Материалом при этом служат диэлектрические пластиковые сплавы. Внутри корпуса размещены два металлических контакта. Для крепления на корпусе прибора, электроустановки или другого узла в РД-1М есть отверстие, расположенное на лицевой стороне изделия.

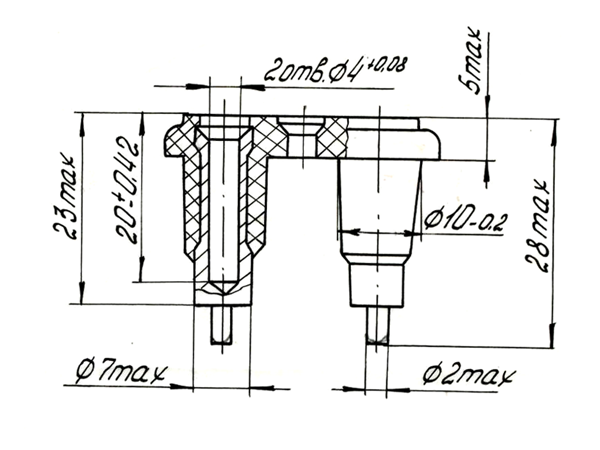

Рис.1 - Схема габаритных размеров розетки РД-1М двухполюсной
