Штепсель ШП4-2

Штепсель ШП4-2 ТУУ 31.2-32213936-006:2010, ШП4-2 га 0.364.004 ТУ является компактным коммутационным элементом, с помощью которого осуществляется подключение отдельных функциональных сегментов электрических цепей в общую электрическую схему.

Особенности конструкции ШП4-2

Штепсель ШП-4-2 выполнен в виде цилиндрического элемента, который включает в свой состав токопроводящий металлический стержень и пластиковую изоляторную ручку. В металлическом стержне есть продольный разрез, который обеспечивает возможным подключение к штекеру плоских контактов.

Применяя эти токопроводящие коммутационные устройства можно безопасно подключать электрические цепи к измерительной аппаратуре, осуществлять подсоединение токоприемников на разном транспорте. Устройства могут использоваться как для цепей, по которым проходит переменный ток, так и для тех которые работают под постоянным напряжением.

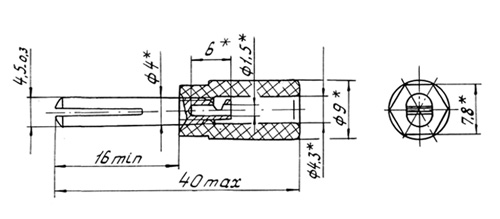

Рис.1 - Схема габаритных размеров штепселя ШП 4-2
