ВЛ-61 таймер-выключатель

Таймер-выключатель ВЛ-61 предназначено для отключения освещения на лестничных площадках, тамбурах и т.п. через заданный промежуток времени.

Особенности

• Таймер-выключатель предназначен для совместной эксплуатации с лампами накаливания.
• Устанавливается в коробке под выключателем или кнопкой.
• При необходимости углубить отверстие.
• Включение освещения происходит при включении кнопки (или выключателя), а выключение по окончанию выдержки времени.
• Если выключатель находится во включенном состоянии, то для повторного пуска необходимо отключить и включить выключатель.

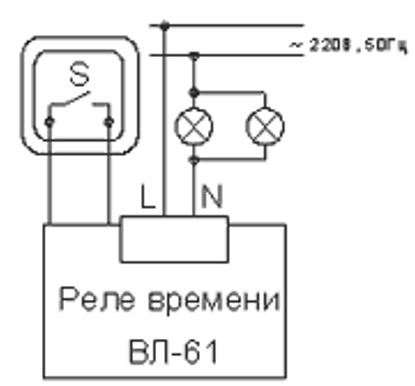

Рис.1. Схема подключения таймера-выключателя ВЛ-61

Провода из монтажной коробки подключатся к клеммам реле, а гибкие проводники из реле к клеммам кнопки (или выключателя). Общая длина проводников от выключателей до реле не должна превышать 10 м.
